물류설비

제품에 자동으로 라벨을 부착하기 위한 장치이다. 동일한 데이터를 부착하고자 할 때는 Batch 방식으로 사전에 인쇄해 놓은 라벨을 라벨 부착기에 걸어서 사용하는 방법이 있으며, 프린터와 라벨 부착기를 일체화시켜 부착 시점에서 데이터를 인쇄하는 방법이 있다.
이 경우, 완전 자동화된 라인에서 가변적인 데이터 라벨이 요구되는 경우에 효율적이다. 일정한 위치에 라벨을 붙임으로 제품의 상표와 가치를 손상시키지 않아 사용이 증가되고 있다.

▶ AUTO LABELER 특징

- 부착물(WORK)의 형상에 따라 다양.
- 상품에 따라 부착 위치가 다양.
- 상품에 따라 부착 방법이 다양.
- 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
- 부착하는 LABEL(상지, COATING지, FILM, TAPE 등)의 소재가 다양.

▶ 단순 LABEL 부착기

상품의 형태에 따라 사전에 LABEL에 DATA를 인쇄하여 ROLL형태로 제작, LAEBLLER에 LOAD하여 상품의 표면에 부착 시 사용.

※ 라벨 부착방식

  • 평면 부착식
  • 측면 부착식
  • 양면 부착식
  • 평면 부착식
  • 측면 부착식
  • 양면 부착식
  • 하단 부착식
  • 양모서리 부착식
  • 원둘레 부착식
  • 하단 부착식
  • 양모서리 부착식
  • 원둘레 부착식

▶ 자동인쇄 및 부착기

- ROLL 형태의 무지 LABEL을 LOAD하여 프린터부에서 인쇄하고 동시에 부착부에서 제품 표면에 부착한다. 제어부는 주변설비(PLC)와 연동하여 자동화 작업을 할 수 있다.
- 라벨을 인쇄하는 바코드프린터와 라벨을 부착하는 라벨부착기(Applicator)가 조합되어 발행 및 부착을 실시간으로 처리하는 장치이다. 주로 포장공정에서 제품의 규격이나 인쇄사양이 수시로 바뀌는 제조방식에서 사용되며 일반적으로 생산공정의 마지막 공정에서 각 제품의 생산정보를 묻고 자동으로 인쇄사양을 결정한 뒤 부착하는 시스템이다.
- 오토 라벨러는 취부 대상제품의 포장형태 및 공정이동 방식에 따라서 그 형태나 동작방식이 상이하지만 기본적인 구성요소는 바코드 프린터, 전기제어판넬, 부착기메카니즘, PC 프로그램으로 구성되어 있다.

※ 자동인쇄 및 부착기

  • 명칭
  • 이미지
  • 특징
  • 로봇 방식
  • 로봇 방식
  • 부착 방식이 까다롭거나 가변성이 있는 경우 사용되며, 유연하고 정교한 라벨 부착을 할 수 있음.
  • 실린더 방식
  • 실린더 방식
  • 일반적인 시스템으로 컨베이어의 진행 방향이나, 뒷면 쪽에 라벨 부착이 가능함.

▶ 프린터 연동부착기

프린터와 부착기가 분리되어 있으며, 프린터는 ZEBRA, SATO, FARGO 제품이 대부분이다. 부착부는 단순히 라벨부착기와 같은 기종으로 사용하거나 로봇 등과 같은 기계와도 연동하여 사용이 가능한 형태의 기종이다.

▶ 부착 방식에 따른 원리

ROLLER TYPE : 부착 START 신호 수신 후 기동 MOTOR에 의해서 LABEL 후지를 당기어, DISPENSER를 이용하여 후지의 흐름 방향을 바꾸어줌으로써 LABEL만을 내보내주어 이동 중의 부착물(WORK)에 ROLLER로 LABEL을 눌러주는 방식이다.
부착 방식에 따른 원리

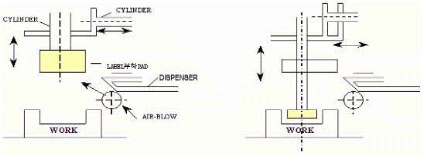

▶ CYLINDER TYPE

후지로부터 떨어진 LABEL을 LABEL 흡착 PAD로 AIR의 힘을 이용하여 AIR CYLINDER로 LABEL을 이동시켜 부착물(WORK)의 지정된 부위에 붙이는 방식.
CYLINDER TYPE

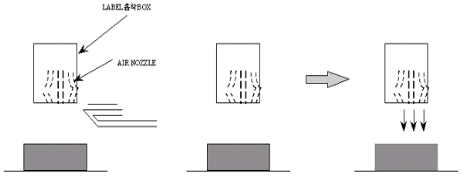

▶ AIR JET TYPE

LABEL을 후지로부터 떼어주는 방식은 다른 방식과 동일하나 후지에서 떨어져 나온 LABEL을 LABEL부착 BOX로 받아 부착 START신호를 수신한 후에 AIR-JET로 공간을 통하여 부착물(WORK)의 지정된 부위에 LABEL를 쏘아 붙이는 TYPE이다.
AIR JET TYPE

▶ C.R TYPE

크게 분류하면 이상의 3TYPE이 되지만 CYLINDER와 ROLLER를 조합한 CYLINDER-ROLLER TYPE 이라든가, WORK의 형상이나 부착 부위의 향상에 대응하여 고안하는 특수한 부착 방식도 가능하다.

※ TYPE별 특징

  • 사양
  • ROLLER TYPE
  • CYLINDER TYPE
  • AIR TYPE
  • C.R TYPE
  • 부착 정도
  • ± 1.5
  • ± 0.3
  • ± 0.5
  • ± 0.3
  • 능력
  • LABEL의 길이
    (20)
    150 - 200 매
  • (40 - 50)
    15 - 20 매
  • (20)
    200 - 350 매
  • (300)
    15 매
  • 특징
  • ㆍWork 이동 중 부착
    ㆍ불규칙 곡면 가능
    ㆍ평면 부착
    ㆍ기포대책양호
  • ㆍWork 정지 중 부착
    ㆍ불규칙 곡면 일부 가능
    ㆍ면 부착
    ㆍ기포 대책 약간 양호
  • ㆍWork 또는 정지 중 부착
    ㆍ규칙 곡면 가능
    ㆍ소면 부착
    ㆍ기포 대책 약간불량
  • ㆍ이동 또는 정지 중 부착
    ㆍ불규칙 곡면링부 가능
    ㆍ소면 부착
    ㆍ기포 대책 양호

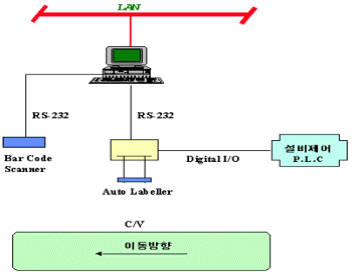

▶ AUTO LABERLER SYSTEM 구성

- PC에서 정보를 전송
- Auto-Labeller는 Label 인쇄 및 부착
- 설비 제어 PLC와 연동시는 제품의 위치가 부착 위치에 정위치한 신호를 Auto-Labeller에 전송부착 완료 후 PLC에 재 신호 전송.
- Label이 부착 후 Bar-Code Scanner로 Reading하여 Bar Code 검증 기능(재 발행 부착 정보)과 제품 이동 정보수집.
AUTO LABERLER SYSTEM 구성

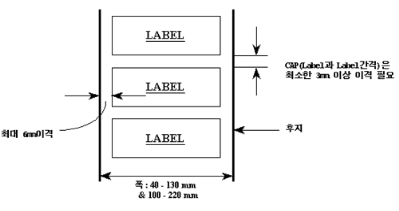

▶ AUTO LABERLER용 LABEL 규격

Auto-Labeller는 Label을 부착하는 기계임으로 일반적으로 연속적인 Roll 형태이어야 한다. AUTO LABERLER용 LABEL 규격
